在醫療電子和汽車電子領域，SMT貼片打樣的工藝精度直接影響產品可靠性。作為通過ISO13485和IATF16949雙認證的專業PCBA制造商，宏力捷電子結合20年代工經驗，總結出符合現代電子制造要求的打樣技術規范。

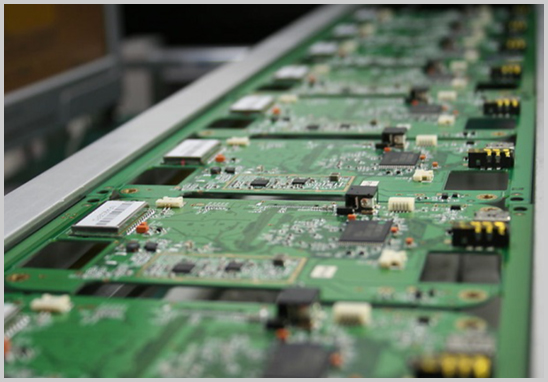

一、SMT貼片加工的核心工藝控制
1. 焊膏印刷精度控制
- 鋼網厚度公差：±0.005mm（針對0.12mm常規厚度）
- 印刷偏移量：≤0.05mm（采用日本MINAMI全自動印刷機實時校準）
- 焊膏覆蓋檢測：SPI設備100%檢測，厚度波動≤±8%
2. 精密元件貼裝標準
- 0201元件貼裝精度：±0.03mm（JUKI RX-7貼片機實現）
- BGA芯片對位精度：X/Y軸±0.025mm，θ軸±0.2°
- 異形元件特殊處理：LED/連接器采用定制吸嘴防損傷
二、打樣階段關鍵質量檢測節點
1. 焊接質量三維檢測體系
- 目視檢測（標準IPC-A-610G Class 2）：
- 焊點潤濕角≤40°
- 引腳吃錫長度≥元件高度的75%
- X射線檢測（BGA專項）：
- 焊球直徑一致性≥90%
- 空洞率≤12%（醫療類產品要求≤8%）
2. 過程參數追溯管理
- 回流焊溫度曲線存檔（每批次保存溫度曲線圖）
- 物料批次追溯（阻容件精確到供應商生產批次號）
- 鋼網使用記錄（記錄開孔尺寸修訂版本）
三、特殊工藝要求執行標準
1. 混合工藝板件管控
- 通孔回流焊（PTH）器件引腳突出高度：1.0-1.5mm
- 選擇性波峰焊遮蔽精度：保護區域誤差≤0.3mm
2. 高可靠性產品附加檢測
- 三防漆涂覆檢測：
- 膜厚20-50μm（超聲波測厚儀檢測）
- 覆蓋率≥95%（UV檢漏液測試）
- 應力測試：
- 彎曲測試（板厚1.6mm時變形量≤0.5mm）
- 跌落測試（1m高度3次無焊點開裂）
四、工程驗證與量產銜接標準
1. 可制造性驗證（DFM）報告
- 包含23項關鍵驗證指標：
- 元件間距沖突檢測
- 散熱焊盤鋼網開孔方案
- 測試點覆蓋率分析
2. 工藝轉換規范
- 打樣與量產參數偏差控制：
- 貼裝速度調整≤±15%
- 回流焊溫升斜率保持±2℃/s
