PCBA是電子制造業中的一個關鍵過程，它涉及到將電路設計轉換成實際的電路板。打樣是PCBA制造的重要一步，也被稱為樣板制作，它是制造電路板的第一個階段，主要用于驗證電路設計的正確性。下面將詳細介紹PCBA打樣的流程。
1. 原理圖設計
在PCBA打樣流程中，原理圖設計是第一步。原理圖是一個圖形化的表示電路功能和元件連接的圖表，通常使用專業的電路設計軟件進行設計。在原理圖中，需要包括電路元件、電路連接、電路參數等信息，以確保電路能夠正常工作。
2. PCB設計
PCB設計是PCBA打樣的第二步，它涉及到將原理圖轉換成實際的電路板。PCB設計軟件通常使用層次結構設計，將電路板分為多個層次，每個層次包括一個或多個元件和連接。設計人員需要在PCB設計軟件中添加電路元件、調整元件位置、定義元件之間的連線和走線規則等。
3. PCB制造文件生成
當PCB設計完成后，需要將PCB設計文件轉換為制造文件。這些文件包括Gerber文件、鉆孔文件、貼片文件和絲印文件等。Gerber文件包含了PCB各層的圖形數據，鉆孔文件包含了板上鉆孔位置和孔徑信息，貼片文件包含了SMT元件的位置和方向信息，絲印文件包含了文字和標記等。
4. 材料采購和準備
一旦PCB制造文件生成，就需要采購電路板所需的材料和元件，并進行準備工作。這些材料包括電路板、元件、焊接材料、連接器、插座等。采購人員需要根據PCB設計文件中的元件清單和規格要求，選擇合適的材料和元件。

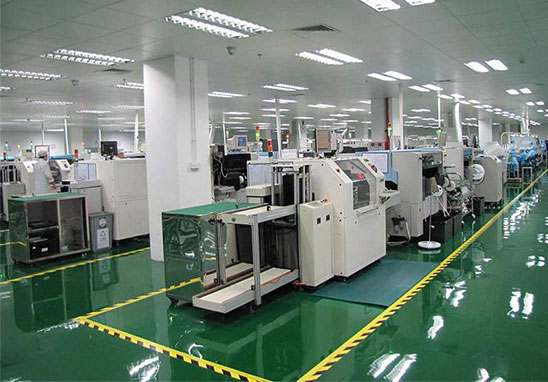

5. SMT貼片和DIP插件焊接
材料準備完成后，可以開始進行電路板的SMT貼片和DIP插件焊接。SMT貼片是一種先進的表面貼裝技術，可以將元件直接焊接到電路板上，減少了元件引腳數量和電路板的體積。DIP插件焊接是一種傳統的插件焊接方式，它需要通過孔穿插在電路板上。
6. 電路板測試
在完成焊接后，需要對電路板進行測試，以確保電路板能夠正常工作。測試工程師需要使用測試設備，對電路板進行各種測試，例如功能測試、電氣測試和可靠性測試等。
7. 電路板修正和優化
如果測試過程中發現電路板存在問題或者性能不佳，需要對電路板進行修正和優化。修正和優化的方式包括修改PCB設計文件、更換元件、調整焊接方式等。
8. 樣板生產
樣板生產是為了驗證產品設計和工藝可行性，而制作出來的小批量原型產品。樣板生產通常需要遵循嚴格的標準和規范，以確保生產出的樣板符合要求。
以上就是關于PCBA打樣流程的介紹，深圳宏力捷電子是專業PCBA代工代料廠家，可提供從上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。
