在電子制造領域，PCB板的尺寸和形狀對SMT貼片加工的生產效率和質量穩定性有著重要影響。隨著電子產品向小型化和多功能化發展，如何優化PCB設計來提高SMT加工效率、降低成本、保障質量，是每位電子制造商都必須面對的課題。

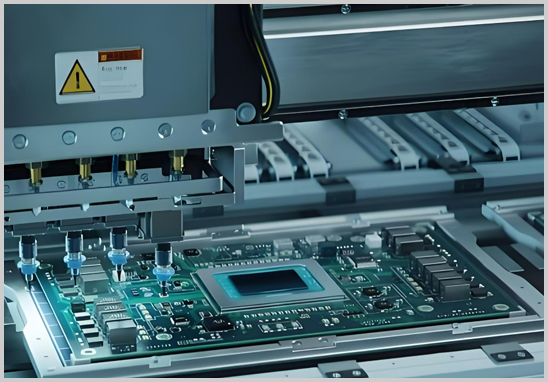

PCB板尺寸對SMT貼片加工的影響
1. 大尺寸PCB板的影響
- 生產效率：大尺寸的PCB板在生產中一般需要更長的傳輸時間和更大的定位精度，因此會影響生產的整體效率。例如，板卡尺寸達到310mm x 410mm的大板，在裝載到SMT設備上后需要設備對板面進行精準對齊，以確保貼片的準確性。這種情況下，設備的傳送、對齊和檢查過程都會比小板稍顯耗時，可能導致單位時間內的貼裝點數減少。
- 穩定性和精度：大尺寸PCB板容易受到溫度變化和應力的影響，產生輕微的翹曲或變形，這會影響貼裝精度。例如，大尺寸板在過回流焊爐時，若溫度不均勻，可能會導致翹曲，從而影響貼裝元器件的位置精度，導致成品不良率上升。為了解決這一問題，需要采用適當的板材和支撐設計以減少板卡變形。
2. 小尺寸PCB板的影響
- 生產效率和穩定性：小尺寸PCB板在SMT貼片加工中通常表現出更高的生產效率。由于小板的傳輸時間短，設備能夠在較短的時間內完成貼裝操作，從而提升整體生產速度。但小板面積有限，元器件排列密度高，對貼裝精度的要求極為嚴格。例如，0201封裝的小元器件對貼裝機的精度提出更高要求。若貼裝機精度不夠，可能會導致元器件錯位，影響電路性能。
- 拼板加工的靈活性：為了更高效地處理小尺寸PCB板，工廠通常會選擇拼板加工，即將多個小板拼接成一大塊，統一過貼片和焊接流程。這種方法不僅提高了生產效率，還減少了單板運輸時的偏移可能性，確保了貼裝穩定性。但拼板時的分割方式和板邊設計需合理，以確保后續分板操作不影響元器件的完整性。
PCB板形狀對SMT貼片加工的影響
1. 規則形狀PCB板
- 方形或矩形PCB板：這類板形狀規整，方便SMT設備在傳輸和定位時保持穩定。矩形板是目前最為常見的形狀，其加工難度相對較低，可以更好地適配標準化的生產流程。尤其是在貼裝密度高的情況下，矩形PCB板便于設備精準定位和貼裝。例如，尺寸為150mm x 150mm的正方形板卡可充分利用設備的貼裝區域，提高貼裝效率。
- 圓形或多邊形PCB板：雖然不如矩形板常見，但在一些特殊應用中需要使用圓形或多邊形PCB板。比如，智能穿戴設備常采用圓形或不規則形狀的PCB板來適應小型化設計需求。這類板的加工通常需要專門的夾具固定，以確保板子在貼片過程中不會移動或旋轉，防止貼裝不準確。此外，非矩形PCB板的邊緣常會增加裝配和傳輸的難度，影響整體生產效率。
2. 異形PCB板
- 非對稱和不規則形狀的PCB板：某些特定應用中，為滿足產品設計需求，PCB板設計為不對稱或不規則的形狀。此類PCB板不僅需要定制夾具，還可能在傳送中出現板子滑動或傾斜，增加了貼裝難度。這就要求生產設備和工藝具備更強的適應性，以及對夾具和定位系統進行特別設計，確保貼裝的準確性。由于這種形狀的PCB板需要特殊工藝和設備支持，加工成本往往較高。
實際生產案例分析
在SMT貼片加工中，尺寸和形狀對生產的影響隨工藝和設備的不同而有所差異。例如，我們曾遇到一個案例，客戶的PCB板為310mm x 410mm的大尺寸板卡，且設計上包含多個小型芯片和微型引腳間距（0.3mm）的元器件。在貼裝過程中，我們的工程團隊發現大尺寸板容易發生輕微的熱膨脹，導致元器件出現偏移。為此，我們調整了貼裝機的傳送速度和回流焊的溫度曲線，確保在高溫狀態下板卡依然保持平整，最終有效地降低了成品不良率。
另一案例中，客戶的一款圓形PCB板直徑較小，且元器件布局緊湊。為應對這一挑戰，我們采用拼板設計，將多個圓形板組合成一塊矩形拼板，以適應標準的傳送帶和貼片設備，并在貼裝完成后進行分板處理。這不僅提高了貼片效率，還減少了小板單獨貼裝時可能產生的偏移問題，成品率顯著提升。
SMT加工服務優勢
深圳宏力捷電子在SMT貼片加工領域積累了20多年的經驗，配備多條現代化SMT生產線，能夠應對各種尺寸和形狀的PCB板加工需求。我們具備以下優勢：
- 高精度生產能力：最大貼裝精度可達25um@IPC標準，支持高密度、高精度的貼裝需求。
- 靈活加工能力：支持從最小0201封裝至最大150mm*150mm的組件，滿足不同設計復雜度的PCB板加工。
- 專業拼板設計建議：為客戶提供合理的拼板設計和生產方案，提高生產效率、降低生產成本。
- 全流程質量控制：每道工序都嚴格遵循質量控制體系，確保產品在每個環節達到高質量標準。
如需進一步了解我們的SMT貼片加工服務，歡迎聯系深圳宏力捷電子。我們以專業的服務和技術支持，助力客戶在競爭激烈的電子市場中脫穎而出。
