在SMT貼片加工過程中，PCB（印制電路板）拼板的尺寸設計至關重要。合理的拼板尺寸設計不僅能提高生產效率，還能降低生產成本，同時保證產品質量。本文將詳細介紹SMT貼片加工對PCB拼板尺寸的具體要求。
1. 拼板尺寸的重要性

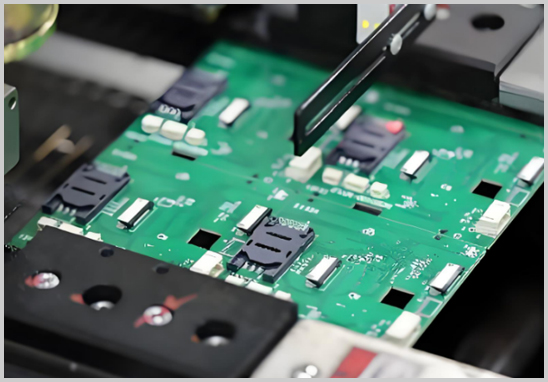

在SMT貼片加工中，拼板是一種將多個單個PCB組合在一起的設計方式。拼板設計的主要目的是提高生產效率和設備利用率，并簡化操作流程。合理的拼板尺寸設計可以優化貼片機、錫膏印刷機和回流焊設備的使用，從而提高整體生產效率。
2. 拼板尺寸的基本要求
2.1 總尺寸要求
拼板的總尺寸通常受貼片設備工作臺的限制。一般而言，拼板的尺寸需要在設備的工作臺范圍內，以確保正常的生產操作。常見的拼板總尺寸范圍為：
- 最小尺寸：50mm x 50mm
- 最大尺寸：250mm x 350mm（具體尺寸視設備而定）
2.2 邊緣間隙
為了確保拼板在設備中平穩傳輸，拼板的四周通常需要預留一定的邊緣間隙。一般來說，邊緣間隙的要求為：
- 上、下邊緣：3mm-5mm
- 左、右邊緣：3mm-5mm
這些間隙有助于保證拼板在貼片機、錫膏印刷機和回流焊設備中的穩定定位。
2.3 工藝邊設計
工藝邊（通常為5mm-10mm寬）是拼板兩側或四周預留的額外區域，用于夾持和傳輸拼板。工藝邊不應有任何元器件，以防止設備抓取或傳輸過程中損壞元器件。工藝邊上通常會有定位孔、光學定位標記（Fiducial Mark）和分板線（V-Cut或鼠齒）。
2.4 分板線設計
為了便于后續的分板操作，拼板上通常會設計V-Cut或鼠齒（Tab Routing）。V-Cut是一種在拼板上預切割的淺槽，便于在后期分板時折斷。鼠齒則是沿著分板線間隔打孔，同樣便于分板。分板線設計需考慮分板時的應力，避免對PCB和元器件造成損壞。
3. 拼板結構的設計要求
3.1 單板布局
單板在拼板中的布局應盡量緊湊，以提高材料利用率。常見的拼板方式有：
- 一字排列：所有單板沿一個方向排列，適用于長條形PCB。
- 矩形排列：單板按矩形排列，適用于方形或接近方形的PCB。
- 鏡像排列：將單板鏡像排列，以優化拼板空間利用率。
3.2 Fiducial Mark設計
Fiducial Mark是用于貼片機光學識別定位的標志點，通常為金屬圓點或方點。拼板設計時，需要在拼板的對角線上各放置一個Fiducial Mark，以確保拼板的精準定位。同時，單個PCB上也應放置Fiducial Mark，以保證每個板子的準確定位。
4. 特殊情況下的拼板尺寸設計
4.1 異形拼板
對于形狀不規則的PCB，可以采用異形拼板設計，將多個不同形狀的PCB組合在一個拼板中。這種設計需特別注意分板線的設計，確保每個PCB都能順利分板而不損壞。
4.2 大尺寸PCB拼板
對于較大的PCB，可以將其分成多個小板進行拼板，然后通過跳線或連接器連接。這樣既能提高生產效率，又能方便生產和組裝。
5. 結論
合理的PCB拼板尺寸設計對SMT貼片加工的生產效率和產品質量具有重要影響。在設計拼板尺寸時，應充分考慮設備的限制、邊緣間隙、工藝邊和分板線等因素，以優化生產流程和保證產品質量。同時，根據具體情況進行靈活的拼板結構設計，以滿足不同產品的需求。通過科學合理的拼板設計，可以顯著提高生產效率，降低生產成本，實現更高質量的產品輸出。
