在SMT貼片加工中，錫膏工藝是至關重要的一環。錫膏工藝直接影響到PCB貼片的質量和可靠性。本文將詳細介紹SMT貼片加工中的錫膏工藝，并探討不同的工藝參數對貼片效果的影響。

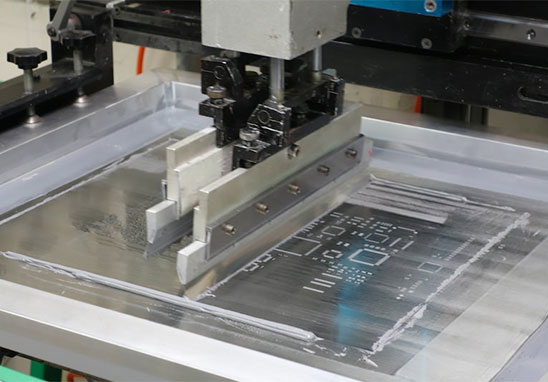

首先，讓我們了解一下什么是錫膏。錫膏是一種用于焊接的材料，由導電粉末（通常是錫粉）和助焊劑組成。導電粉末提供導電性，而助焊劑幫助焊接流動和濕潤表面。在SMT貼片加工中，錫膏被印刷在PCB表面的焊盤上，然后組件被精確地放置在錫膏上，最后通過熱量使其熔化并形成焊點。
SMT貼片加工中的錫膏工藝包括以下幾個方面：
1. 錫膏的成分：錫膏的成分對焊接質量起著重要作用。通常，錫膏的成分包括導電粉末、助焊劑和溶劑。導電粉末的粒徑和形狀會影響焊點的可靠性和電氣性能。助焊劑的成分和比例則會影響焊接的流動性和濕潤性。合適的溶劑可以控制錫膏的粘度和流動性。
2. 錫膏的粘度和流動性：錫膏的粘度和流動性對于印刷過程和焊接質量至關重要。粘度過高會導致印刷不良，粘度過低則會影響錫膏的覆蓋性和焊點形成。在印刷過程中，需要選擇合適的印刷壓力和印刷速度來確保錫膏均勻地分布在焊盤上。
3. 焊接溫度曲線：焊接溫度曲線指的是在焊接過程中加熱的溫度變化曲線。合適的焊接溫度曲線可以確保錫膏充分熔化并形成可靠的焊點。一般來說，焊接溫度曲線包括預熱區、熱激活區和冷卻區。預熱區用于去除焊盤和焊點上的揮發物，熱激活區用于將錫膏熔化并形成焊點，冷卻區則用于使焊點固化和冷卻。
4. 焊接設備和工藝參數：選擇適當的焊接設備和工藝參數對于獲得高質量的焊接結果至關重要。常見的焊接設備包括回流爐和熱風爐。回流爐通常用于批量生產，而熱風爐適用于小批量或手工焊接。焊接設備的溫度控制精度和加熱均勻性也會影響焊接結果。
5. 檢驗和質量控制：在SMT貼片加工過程中，對錫膏工藝的檢驗和質量控制是必不可少的。常用的方法包括錫膏粘度測試、焊點外觀檢查和焊點可靠性測試。通過定期檢驗和質量控制，可以及時發現并糾正潛在的問題，確保貼片的質量和可靠性。
需要注意的是，不同的PCB和組件可能需要不同的錫膏工藝參數。因此，在實際應用中，需要根據具體情況進行工藝參數的調整和優化。
總結起來，SMT貼片加工中的錫膏工藝涉及錫膏的成分、粘度和流動性、焊接溫度曲線、焊接設備和工藝參數，以及檢驗和質量控制。通過合理選擇和優化這些工藝參數，可以獲得高質量、可靠的貼片焊接結果。
