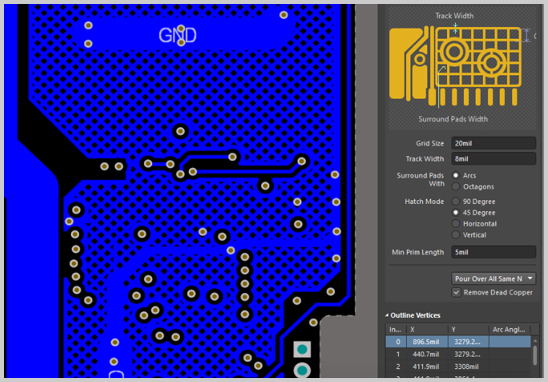

在完成PCB設計的所有內容之后，通常還會進行最后一步的關鍵步驟——鋪銅。鋪銅是將PCB上閑置的空間用銅面覆蓋，各類PCB設計軟件均提供了智能鋪銅功能，通常鋪銅完成的區域會變成紅色，代表這部分區域被覆蓋銅。那么，為什么要進行鋪銅呢？不鋪銅不行嗎？
實際上，鋪銅對于PCB的性能和可靠性有著多方面的積極作用，如減小地線阻抗、提高抗干擾能力、幫助散熱等。本文將詳細探討鋪銅在PCB設計中的作用及其注意事項。
1. 降低地線阻抗
降低地線阻抗
數字電路中存在大量尖峰脈沖電流，因此降低地線阻抗顯得尤為必要。鋪銅是一種常見的降低地線阻抗的方法。通過增加地線的導電截面積，可以降低地線的電阻；通過縮短地線的長度，可以減小地線的電感，從而降低地線的阻抗；還可以控制地線的電容，使其適當增加，從而提高地線的導電性能，進一步降低地線的阻抗。
屏蔽防護和噪聲抑制
大面積的地或電源鋪銅可以起到屏蔽作用，減少電磁干擾，提高電路的抗干擾能力，滿足EMC的要求。對于高頻電路來說，鋪銅還可以給高頻數字信號提供完整的回流路徑，減少直流網絡的布線，從而提高信號傳輸的穩定性和可靠性。
2. 提高散熱能力
鋪銅除了用于降低地線阻抗外，還可以用于散熱。金屬是易導電導熱的材質，因此在PCB上進行鋪銅，可以增加板子的金屬成分，增大散熱表面積，從而有助于PCB板整體的散熱。
均勻分布熱量
鋪銅可以幫助均勻分布熱量，防止局部高溫區域的產生。通過將熱量均勻分布到整個PCB板上，可以減少局部熱量集中，降低熱源的溫度梯度，提高散熱效率。
具體方法
- 設計散熱區域：根據PCB板上的熱源分布情況，合理設計散熱區域，并在這些區域鋪設足夠的銅箔，以增加散熱表面積和導熱路徑。
- 增加銅箔厚度：在散熱區域增加銅箔的厚度，可以增加導熱路徑，提高散熱效率。
- 設計散熱通孔：在散熱區域設計散熱通孔，通過通孔將熱量傳導到PCB板的另一側，增加散熱路徑，提高散熱效率。
- 增加散熱片：在散熱區域增加散熱片，將熱量傳導到散熱片上，再通過自然對流或風扇散熱器等方式散發熱量，提高散熱效率。
3. 減少形變，提高制造質量
鋪銅可以幫助保證電鍍的均勻性，減少層壓過程中板材的變形，尤其是對于雙面或多層PCB來說，提高PCB的制造質量。如果某些區域銅箔分布多，某些區域分布又過少，就會導致整個板子分布不均，鋪銅可以有效減少這個差距。
4. 滿足特殊器件的安裝需求
對于一些特殊器件，例如需要接地或特殊安裝要求的器件，鋪銅可以提供額外的連接點和固定支撐，增強器件的穩定性和可靠性。
適用場景與限制
盡管鋪銅有諸多優點，但在某些情況下，鋪銅可能不適合或不可行。
高頻信號線路
對于高頻信號線路，鋪銅可能會引入額外的電容和電感，影響信號的傳輸性能。在高頻電路中，通常需要控制地線的走線方式，減小地線的回流路徑，而不是過度鋪銅。
高密度線路板
對于密度較高的線路板，過度鋪銅可能會導致線路之間的短路或者接地問題，影響電路的正常工作。在設計高密度線路板時，需要謹慎設計鋪銅結構，確保線路之間有足夠的間距和絕緣，避免出現問題。
焊接困難
如果對元器件的管腳進行鋪銅全覆蓋，可能會導致散熱過快，使得拆焊和返修變得困難。銅的導熱率很高，因此在焊接時銅面會迅速導熱，影響焊接溫度的控制。設計上可以采用"十字花焊盤"減少熱量散發，方便焊接。
特殊環境要求
在一些特殊環境中，如高溫、高濕、腐蝕性環境等，銅箔可能會受到損壞或腐蝕，從而影響PCB板的性能和可靠性。在這種情況下，需要根據具體的環境要求選擇合適的材料和處理方式，而不是過度鋪銅。
特殊層次的板
對于柔性電路板、剛柔結合板等特殊層次的板，需要根據具體的要求和設計規范進行鋪銅設計，避免過度鋪銅導致的柔性層或剛柔結合層的問題。
結論
鋪銅在PCB設計中扮演著重要角色，具有降低地線阻抗、提高散熱能力、減少形變、滿足特殊器件安裝需求等多重優點。在具體應用中，需要根據電路要求、環境要求和特殊應用場景，進行適當的鋪銅設計，以確保PCB的性能和可靠性。在高頻信號線路、高密度線路板、特殊環境等特定情況下，應謹慎設計鋪銅結構，避免潛在的問題。通過合理鋪銅設計，可以顯著提升PCB的整體性能和制造質量。
