PCB設計技術很復雜，涉及方方面面的問題很多，要做好
PCB設計需要經驗的積累，深圳宏力捷專業從事PCB設計二十余年，接下來為大家分享PCB設計的八個常見技術問題。

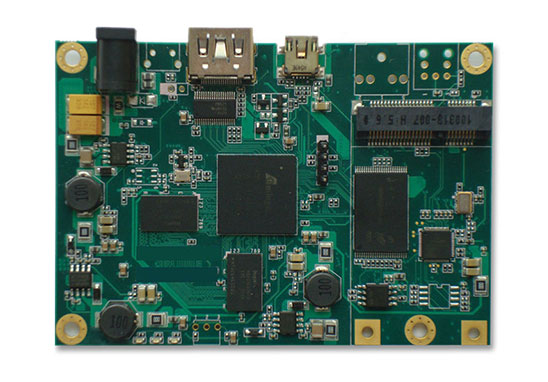

PCB設計的八個常見技術問題
1、設計一個含有DSP，PLD的系統，該從那些方面考慮ESD？
答：就一般系統來講，主要考慮人體直接接觸的部分，在電路上以及機構上進行適當的保護。至于ESD會對系統造成多大的影響，還要依不同情況而定。
2、在EMC測試中發現時鐘信號的諧波超標十分嚴重，只是在電源引腳上連接去耦電容。在設計中需要注意哪些方面以抑止電磁輻射呢？
答：EMC的三要素為輻射源、傳播途徑和受害體；傳播途徑分為空間輻射傳播和電纜傳導。所以要抑制諧波，首先看看它傳播的途徑。電源去耦是解決傳導方式傳播，此外，必要的匹配和屏蔽也是需要的。
3、采用4層板設計的產品中，為什么有些是表面鋪地的，有些不是？
答：鋪地的作用：1，屏蔽；2，散熱；3，加固；4，工藝加工需要。不管幾層板鋪地，首先要看它的主要原因。這里我們主要討論高速問題。表面鋪地對EMC有好處，但是鋪銅要盡量完整，避免出現孤島。
4、頻率30M以上板材，布線時使用自動布線還是手動布線？
答：自動或手動布線要看軟件布線功能的支持，有些布線手工可能會優于自動布線，但有些布線，例如查分布線，總線時延補償布線，自動布線的效果和效率會遠高于手工布線。
5、在設計中，通常將地線又分為保護地和信號地；電源地又分為數字地和模擬地，為什么要對地線進行劃分？
答：劃分地的目的主要是出于EMC的考慮，擔心數字部分電源和地上的噪聲會對其他信號，特別是模擬信號通過傳導途徑有干擾。無論怎樣分，最終的大地只有一個。
6、在布時鐘時，有必要兩邊加地線屏蔽嗎？
答：是否加屏蔽地線要根據板上的串擾/EMI情況來決定，如果對屏蔽地線的處理不好，有可能反而會使情況更糟。
7、布不同頻率的時鐘線有什么相應的對策？
答：對時鐘線的布線，最好是進行信號完整性分析，制定相應的布線規則，并根據這些規則來進行布線。
8、單層板手工布線時，跳線要如何表示？
答：跳線是設計中特別的器件，只有兩個焊盤，距離可以定長的，也可以是可變長度的。手工布線時可根據需要添加。板上會有直連線表示，料單中也會出現。
宏力捷PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的
PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。擁有平均超過10年工作經驗的PCB設計團隊，能熟練運用市場主流PCB設計軟件，專業高效溝通保證PCB設計進度，助您早一步搶占市場先機！
