深圳宏力捷電子是自有PCB板廠、SMT廠的PCBA廠家，可提供PCB制板、元器件采購、SMT貼片加工、DIP插件加工、成品組裝測試等一站式PCBA代工代料服務。接下來為大家介紹PCBA加工波峰焊如何控制安裝孔與元器件引線的間隙。
PCBA加工波峰焊如何控制安裝孔與元器件引線的間隙

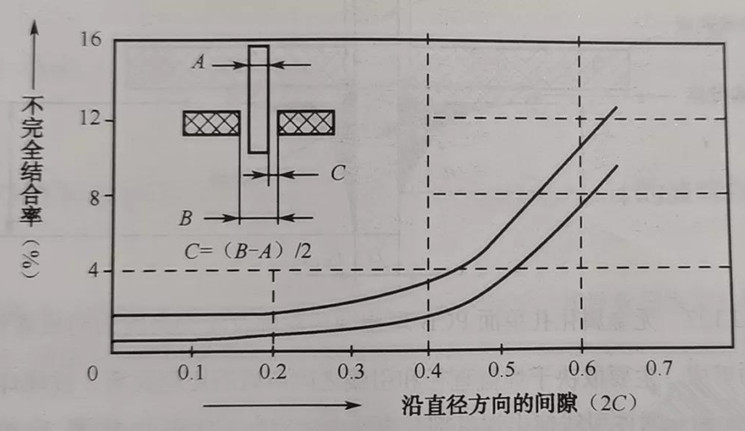

在PCBA加工波峰焊中，通孔插裝器件的引線直徑與焊盤安裝孔徑的配合是否恰當，不僅直接影響焊點的機械性能和電氣特性，而且是造成焊點潤濕高度不理想的主要原因，并且還是影響焊點出現孔穴現象的的因素。它對PCBA加工波峰焊接焊點連接的成功率的綜合性影響是極大的。如圖所示：
是日本學者綱島英一在綜合浸焊試驗結果后，給出的不完全結合率與間隙大小之間的關系。當延直徑方向的間隙在0.2mm以下時，結合成功率可達98.3%～99.5%。隨著間隙值的增大，結合成功率降低，當間隙值超過0.4mm～0.5mm時，結合成功率快速下降。
由于PCBA加工波峰焊接時，要求間隙必須允許焊料利用毛細作用上升至PCB上表面而形成焊接的連續性，因此，保持孔與引線間適當?shù)拈g隙是極為重要的。元器件引線直徑一般都是標準化的，對于PCB來說，孔徑和引線直徑的差值，日本學者綱島英一推薦取值范圍為0.05～0.2mm；而美國學者M(jìn)ANKO建議采用的間隙為0.05～0.15mm。此時的間隙可以確保在孔壁與引線表面之間，不僅對助焊劑而且對液態焊料都有最好的毛細作用效果。在采用自動插接元器件的情況下，采用0.3mm～0.4mm效果更好。
通過學習，了解到PCBA加工波峰焊中的通孔插裝器件焊盤孔壁與引線間隙對于焊錫的透錫至關重要。孔隙過大，透錫合格率不好；但孔隙也不是越小越好，過小，透錫同樣不好。為使元器件焊接后焊點透錫良好，采用PCBA加工波峰焊接時，在焊接滿足工藝要求的情況下，安裝孔徑與元器件引線直徑之間，建議保持0.2mm～0.3mm的合理間隙。

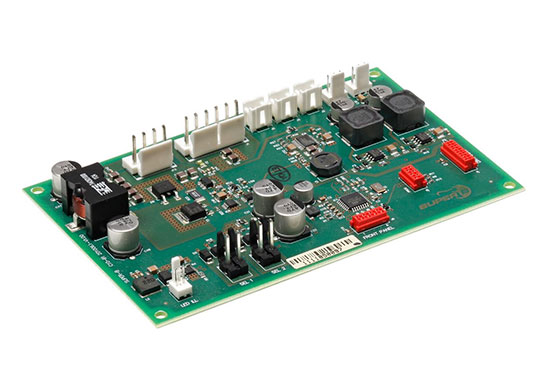

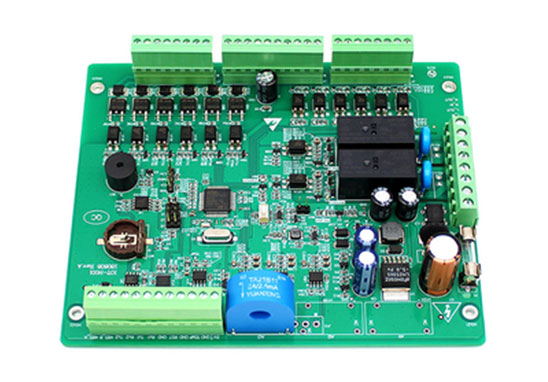

PCBA加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
PCBA加工報價需要提供資料
1. 完整PCB做板文件（Gerber文件、擺位圖、鋼網文件）及做板要求；
2. 完整BOM（包含型號、品牌、封裝、描述等）；
3. PCBA裝配圖。
PS：報PCBA功能測試費用，需提供PCBA功能測試方法。

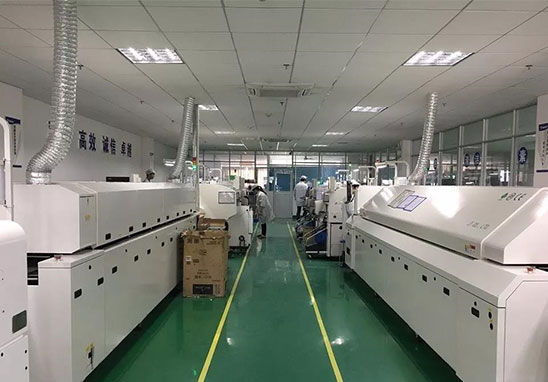

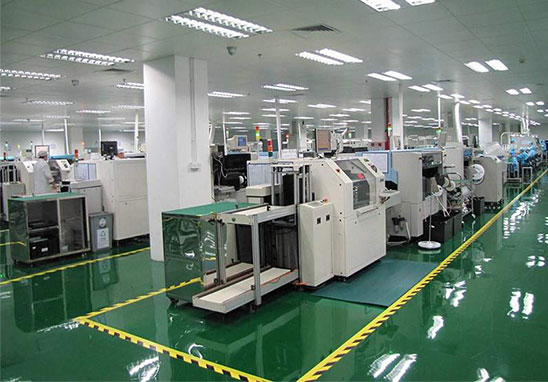

PCBA加工服務流程
1. 項目咨詢/報價：客戶提供完整PCBA資料報價；
2. 客戶下單：客戶確認報價，簽訂合同，支付預付款；
3. 工程評估：工程評估客供資料，轉化為最終生產資料；
4. 采購原料：采購根據生產資料，安排PCB制板和元件采購；
5. PCBA生產：齊板齊料后，進行SMT、DIP焊接加工；
6. PCBA測試：根據客戶需求對產品進行測試；
7. 包裝售后：客戶支付尾款，PCBA打包出貨。
