有很多找深圳宏力捷做電路板加工的客戶在提供資料的時候，都是提供的PCB文件。使用PCB文件來報價是沒有問題，但要拿來制作PCB板，就還得先轉成Gerber文件。當然我司也是能幫忙轉Gerber文件，但是因為畢竟不是我們自己設計的，在轉的過程中，就會多一些確認步驟，比較耽誤時間。
為了方便大家自主轉Gerber文件，接下來深圳PCB設計公司-深圳宏力捷電子為大家介紹PADS輸出Gerber文件操作指南。
1. 鋪銅：

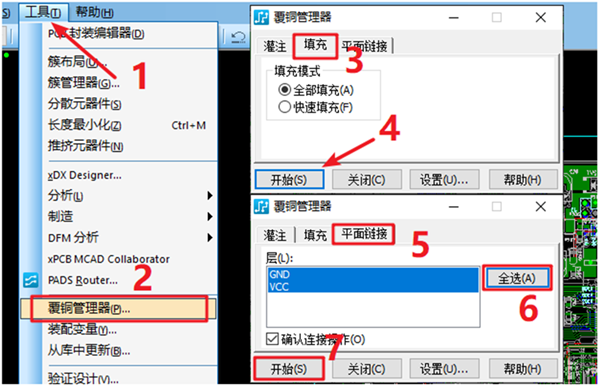

在工具欄下選擇覆銅管理器，根據覆銅方式選擇對應覆銅，如果有用到平面鏈接，注意要不要漏掉覆銅（下圖5-7步操作）。
2. 輸出gerber文件管理器：

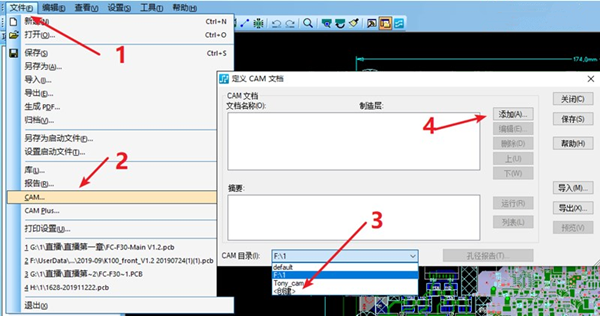

文件→2.CAM→3.創建輸出目錄→4.添加輸出內容（如下圖順序）。
3. 層輸出選項：

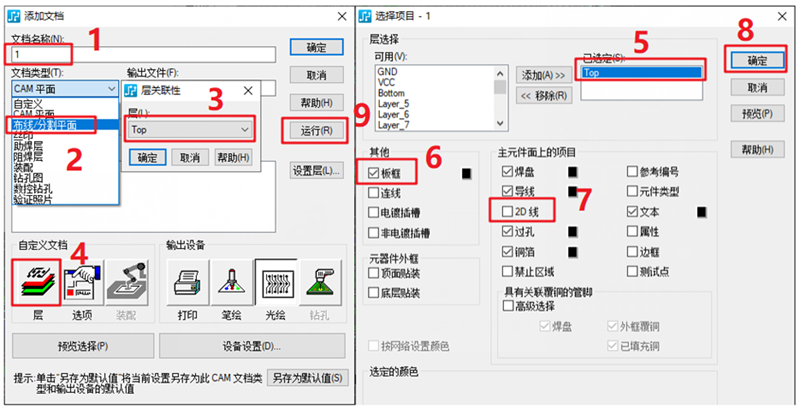

線路層輸出：按下圖數字順序選擇輸出，特別需要注意的是2D線不要放在線路層，線路輸出不勾選2D線（第7點）。底層和內層用同樣的方式輸出，內層如果是負片請用”CAM平面”選項輸出。輸出的層都要加板框，用于gerber層于層對位。
（注意在其他特殊層放有需要元素，需勾選對應層輸出，點預覽可以看效果）
字符層（Silkscreen）輸出：前面4步和8、9步都是一樣的，下面直接進入層的詳細選項頁面按下圖勾選。
（注意在其他特殊層放有需要元素，需勾選對應層輸出，點預覽可以看效果）

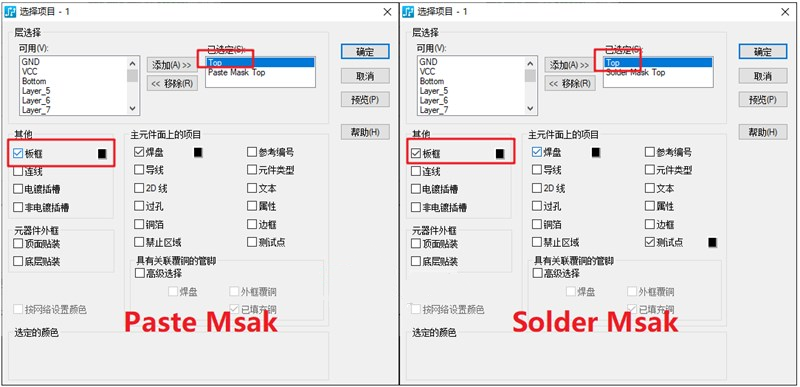

助焊層（Paste Mask、鋼網層）/阻焊（Solder Mask）：常規輸出只需要添加板框線即可。
（注意在其他特殊層放有需要元素，需勾選對應層輸出，點預覽可以看效果）

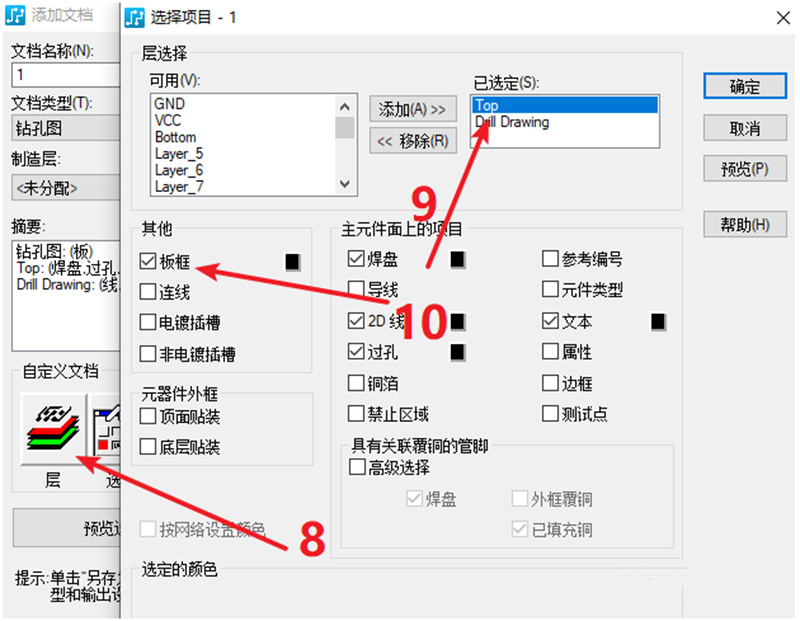

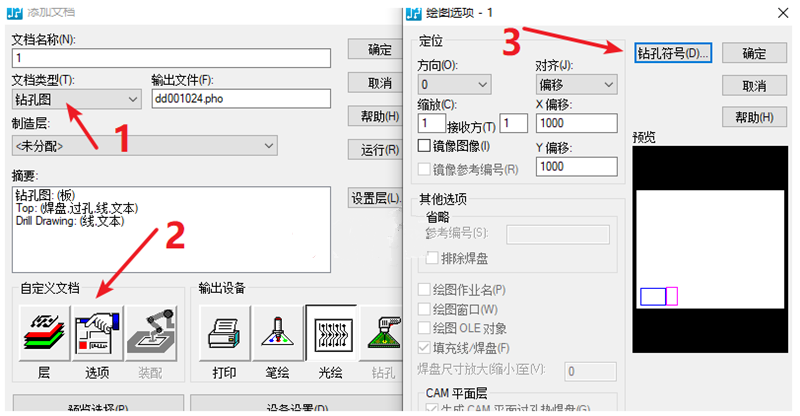

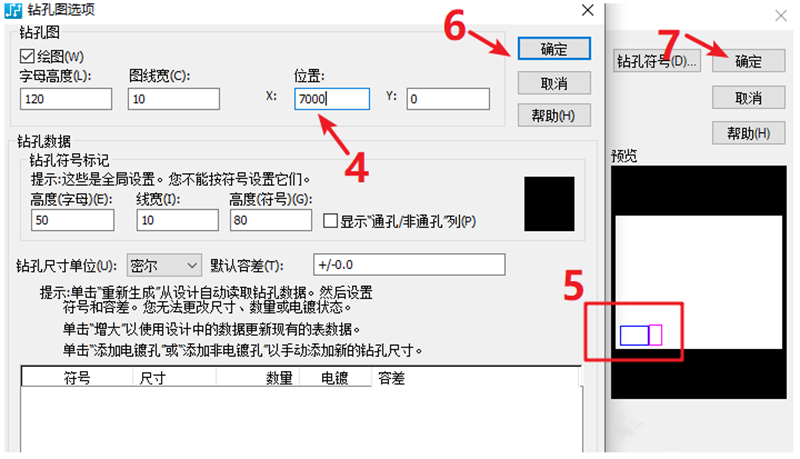

鉆孔圖（Drill Drawing）輸出：首選要看孔孔表是否疊在板上，如果疊起來了就需要調整，如下操作。在第4點輸入相應的坐標，點確定后觀察第5點看是否已經錯開，確定位置調整好后點確定再進入層詳細選項添加板框。
（注意在其他特殊層放有需要元素，需勾選對應層輸出，點預覽可以看效果）

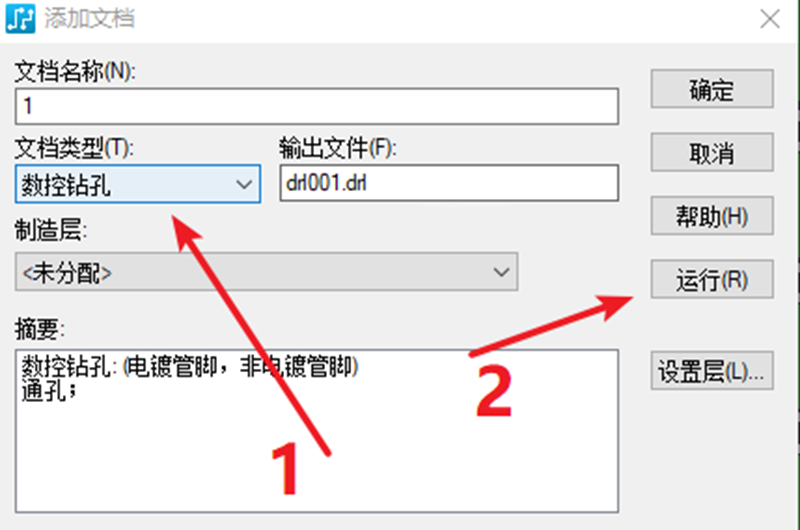

鉆孔（NC），通孔輸出：選擇鉆孔后可以直接點擊運行輸出文件。

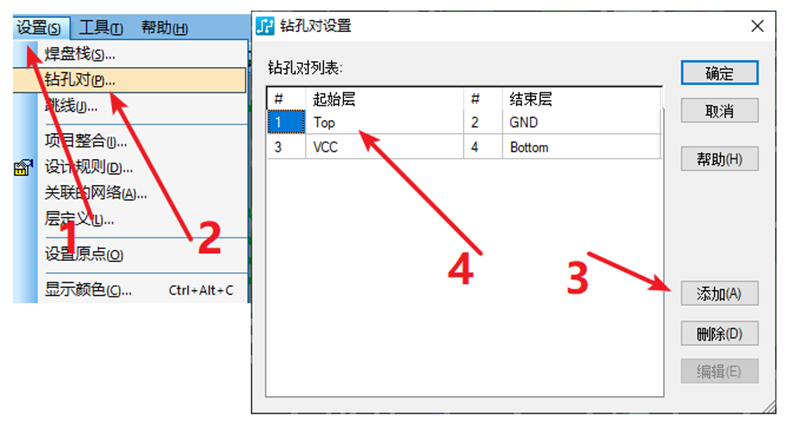

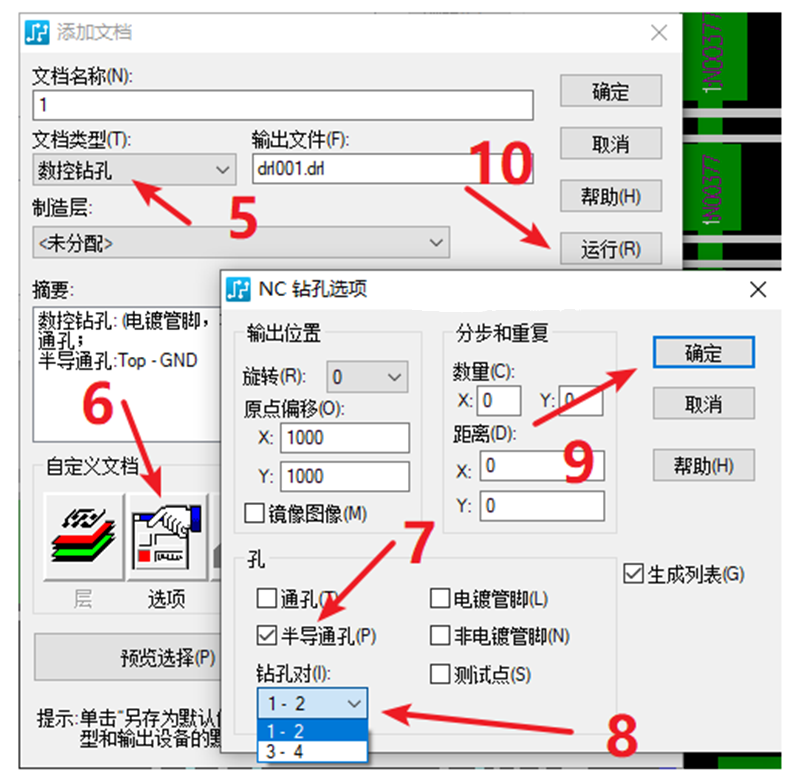

HDI孔輸出：先要在設置添加好對應的起始層參數，輸出時選擇對應的層一一輸出。
以上就是關于如何使用PCB設計軟件PADS輸出gerber文件的操作步驟。
