對系統開發展設計工程師而言，要能同時兼顧IC設計、封裝與印刷電路板(PCB)系統層級的設計，相當困難，也需要花更多時間一一了解。這并不表示PCB設計工程師能力不足，而是這三領域各有不同的專業知識--隔行如隔山--要能通盤了解并設計出初步的系統，可能得花上一段時間。



IC設計、封裝與PCB系統設計都有標淮規范可依循，且業者都針對自己的「強項」推出設計工具，以方便設計者設計其系統。然而這樣的設計工具由于只針對IC設計進行，因此PCB系統設計工程師在設計時，仍須針對IC、封裝與PCB系統的接腳路徑進行規劃，而IC設計與封裝領域對PCB系統設計工程師來說猶如一堵高墻，要讓每個階段的接腳路徑設計都順利完成，將曠日費時，產品上市時間將因而拉長。



有鑒于此，Xpedition Package Integrator軟件流程，協助PCB設計工程師順利進行系統設計。Xpedition Package Integrator可該解決方案可確保IC、封裝和PCB三者間接腳路徑的規劃是相符的，且其精簡設計工具可以讓設計工程師在IC、封裝與PCB的接腳位置、走線方式，都可快速且輕松的完成。

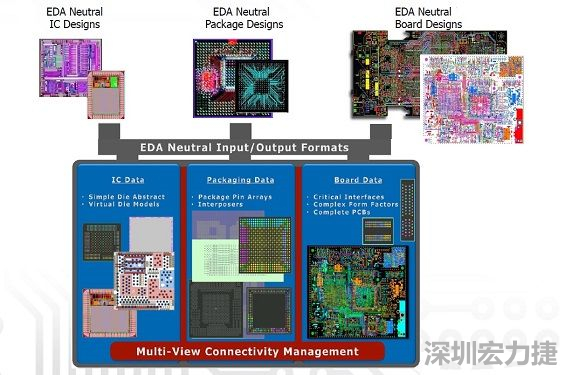

采用虛擬晶片模型概念，實現IC到封裝協同優化的PCB系統設計軟件，可加快設計時程。



換句話說，透過這種協同設計的方式，設計工程師只要在系統頁面上，簡單的畫出各接腳間的走線方式，軟件就可迅速將呈現正確的走線與接腳對應，工程師無須在一團混亂中，慢慢對應、找尋IC到封裝、封裝到PCB正確的接腳與走線。



如此一來，不僅可以讓設計工程師快速優化互連路徑，還可減少PCB所需的層數，進而降低封裝基底和 PCB成本。該設計軟件能實現這樣的便利性，是由于該軟件整合各家IC設計、封裝廠與PCB業者的產品相關資訊與檔案格式。



更重要的是，解決了PCB設計工程師遭遇的難題之后，設計工程師將可加速系統設計時間。就難度較低且簡單的PCB系統設計為例，過去工程師平均得花兩周時才能完成設計，而Xpedition Package Integrator軟件流程可將設計時間縮短至5~10分鐘。
